Kepiye mbangun paket baterei lipo?

Power of Drone Drains: Mbukak seni kanggo ngemis bikar baterei Lithium polimer

Mumpu ABaterei dronePaket minangka katrampilan sing apik karo tantangan lan hadiah. Iki ora mung ngidini sampeyan kanthi sabar lan daya kanthi lengkap nanging uga menehi wawasan jero menyang inti energi drone. Nanging, iki adoh saka game soldering sing gampang - minangka seni sing tepat sing nimbang kawruh elektronik, sebagian manual, lan kesadaran safety. Artikel iki kanthi sacara sistematis nuntun sampeyan menyang jagad rembugan baterei.

I. Prinsip Core: Napa Sambungan Sambungan lan Parallel?

Sadurunge nyilem ing, nangkep arsitektur listrik dhasar paket baterei. Kita entuk tujuan sing beda-beda liwat rong cara:

Sambungan Seri: Nambah voltase

Cara: Sambungake terminal positif saka sel kanggo terminal negatif sel sabanjure.

Efek: voltase mundhak nalika ora owah.

Aplikasi drone: voltase sing luwih dhuwur ing Sistem Daya nyuda tarik saiki kanthi output daya sing padha, nambah efisiensi lan respon tenaga sing luwih cepet. Batré 3S umum nyedhiyakake kira-kira 11.1v, nalika baterei 6S ngirim sekitar 22.2v.

Sambungan paralel: nambah kapasitas

Cara: Sambungake terminal positif ing kabeh sel bebarengan, lan terminal negatif bebarengan.

Efek: kapasitas mundhak nalika voltase tetep ora owah.

Aplikasi drone: langsung ngluwihi durasi penerbangan. Contone, paralel rong sel 2000mAh ngasilake kapasitas 4000mAh nalika njaga voltase sel.

Bathi kalebet drone ngetrapake struktur "seri pareralel".

Tuladha: "6S2P" kasusun saka 6 kelompok sel sing disambungake ing seri kanggo voltase dhuwur, kanthi saben klompok kalebu 2 sel sing ana kanggo kapasitas tambah.

II. Papat unsur inti bungkus baterei

Sel: kualitas iku dhasar. Tindakake sel Daya saka merek sing duwe reputable kanthi spesifikasi sing konsisten.

Konsistensi yaiku umure Majelis Pack, kapasitas nyakup internal, resistensi internal, lan tingkat nyuda awake dhewe. Sel anyar saka kumpulan produksi sing padha disenengi.

Ikatan nikel: "kreteg konduktif" ing antarane sel. Pilih bahan sing cocog, jembar, lan ketebalan adhedhasar baterei terus-terusan. Wilayah silang secara sing ora cukup nyebabake risiko safety.

Sistem Manajemen Baterei (BMS): "otak cerdas" pak baterei.

Perumahan lan Kabel:

Kabel: kabel pembuangan utama (e.g., konektor XTTIM, XT90) kudu cukup kuat (E.g., 12awag kawat silikon) kanggo ngatasi arus dhuwur.

Sirah balancing: digunakake kanggo nyambung menyang bms utawa pangisi daya balancing; kudu cocog karo jumlah sel (s).

Perumahan: Tubing panas-nyusut utawa casing kaku nyedhiyakake insulasi, pangayoman kelembapan, lan tameng fisik.

III. Langkah-langkah praktis: Nggawe sistem lengkap saka awal

Preparation:

Penting alat: nduwur lembut, sarung tangan tahan panas, panas, goggles safety.

Lingkungan kerja: Wilayah sing apik banget bebas bahan sing bisa dibakar; Lumahing kerja ditutupi karo mat anti statis.

Langkah 1: Ngurutake lan Tes

Tes lan ngurutake kabeh sel nggunakake kapasitas tester lan meter resistan internal. Mesthekake paramèter sel ing saben klompok paralel utawa seri sing konsisten. Iki minangka dhasar kanggo balancing BMS sing efektif mengko.

Langkah 2: Perencanaan lan tata letak

Rencanana tata letak sel fisik adhedhasar konfigurasi target sampeyan. Isolis sel kanthi spacer insulasi kanggo nyegah sirkuit cendhak.

Langkah 3: Sambungan titik welding

Welding klompok paralel: Pisanan, weld sel sing arep dihubungake karo podo karo nggunakake nikel jalur. Mesthekake sambungan aman lan resistensi kurang.

Sambungan Seri: Nambani kelompok paralel minangka unit siji. Banjur, sambungake ing seri nggunakake jalur Nickel, ngubungake terminal positif lan negatif kanggo mbentuk "sel sel lengkap."

Welding Utama Sampling Garis: Weld The BMS voltage BMS Sampling Sampah Kabel Ribbon kanggo terminal positif lan negatif saben senar sel.

Langkah 4: Instalasi BMS lan Final Welding

Ngamanake bms ing posisi sing wis ditemtokake.

Pisanan, lebokake kabel pita sampah menyang BMS. Gunakake multimeter kanggo verifikasi voltase sing bener kanggo saben senar sel.

Sawise konfirmasi, weld positif (p +) lan negatif (p-) sing utama ing port sing cocog karo port sing cocog ing BMS.

Langkah 5: Insulasi lan Encapsulasi

Lebokake Majelis Cell kanthi bahan insulasi kaya kertas kraft utawa papan epoix kanggo nyegah sirkuit sing cendhak internal.

Geser tabung nyusut panas liwat Majelis lan kanthi merata panas kanthi bedhil panas kanggo nggawe segel sing ketat ing sekitar baterei.

Instal konektor balancing lan konektor pembuangan utama.

Langkah 6: Aktivitas awal lan tes

Sambungake paket baterei sing dikumpulake menyang pangisi daya balancing lan nindakake biaya pisanan ing saiki (E.G., 0.5c).

Terus-terusan ngawasi voltase saben sel kanggo verifikasi fungsi balancing BMS sing tepat.

Sawise ngisi rampung, supaya paket ngaso pirang-pirang jam. Priksa maneh voltase kanggo konfirmasi ora tetes voltase sing ora normal.

IV. Pedoman safety

Tansah nyandhang goggles safety: nglindhungi mripat saka busur utawa bledosan sing disebabake sirkuit cendhak kanthi ora sengaja sajrone operasi apa wae.

Nyegah tusukan fisik: nangani sel kanthi perawatan nemen, kaya endhog.

Gunakake tas bukti jeblugan: tes dhisikan lan ngisi daya kudu ditindakake ing tas bukti-bukti.

Insulate alat: mesthekake kabeh alat logam sing terisolasi kanggo nyegah kontak sing cocog karo terminal positif lan negatif.

V. Tren Future: Nganyarke arah kanggo Paket Baterei Lapi

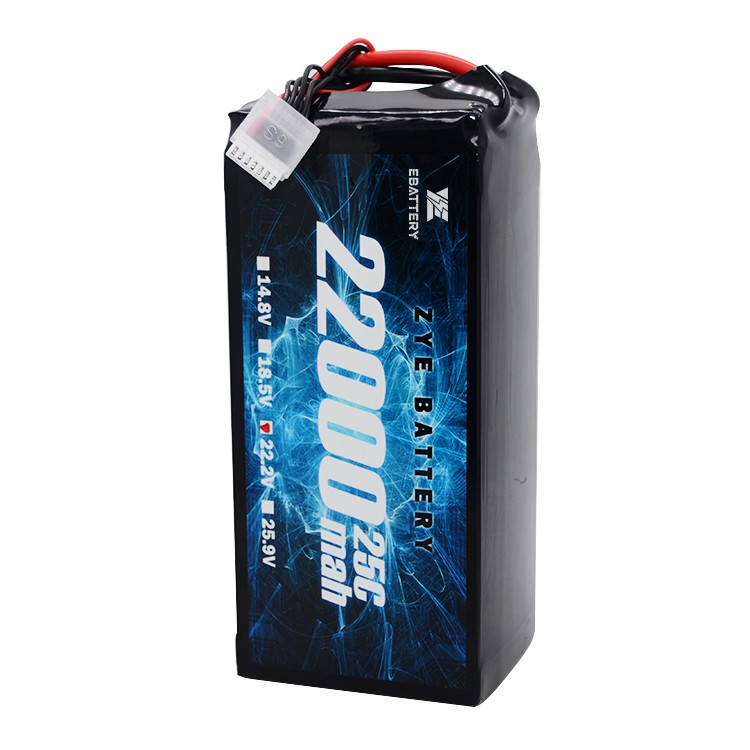

Saiki,Baterei drone lipoPaket berkembang kanggo "fungsine intine + cerdas": Sel lipo semi-solid wis entuk kapadhetan energi 400wh / kg (Tambah 50% sel "kanthi tikel kaping pindho kanthi bobote." Sistem BMS cerdas bakal nggabungake tandha suhu lan pemantauan kesehatan sel, nyedhiyakake umpan balik status baterei wektu nyata liwat aplikasi kanggo luwih akeh risiko safety.
